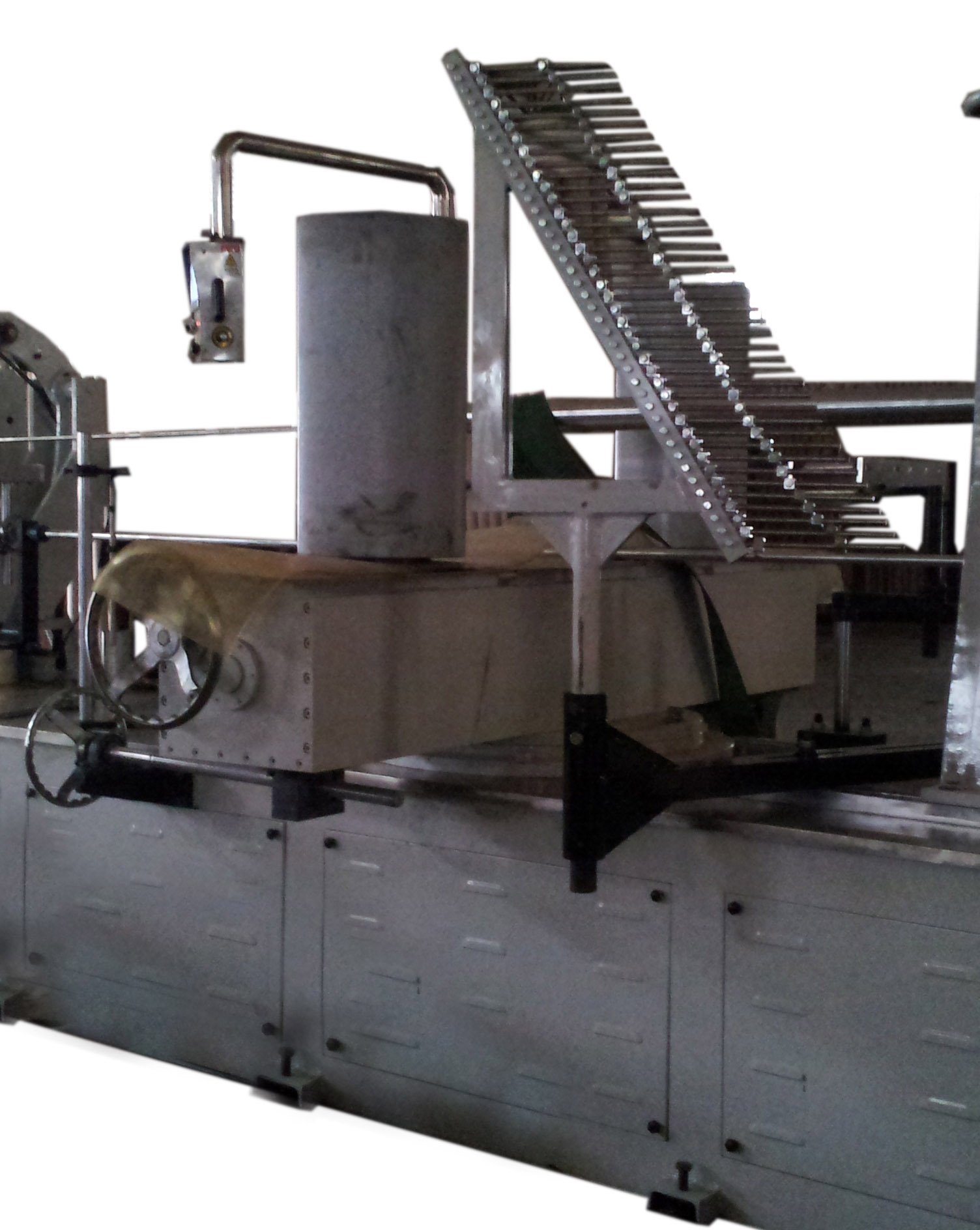

兩頭機型 |

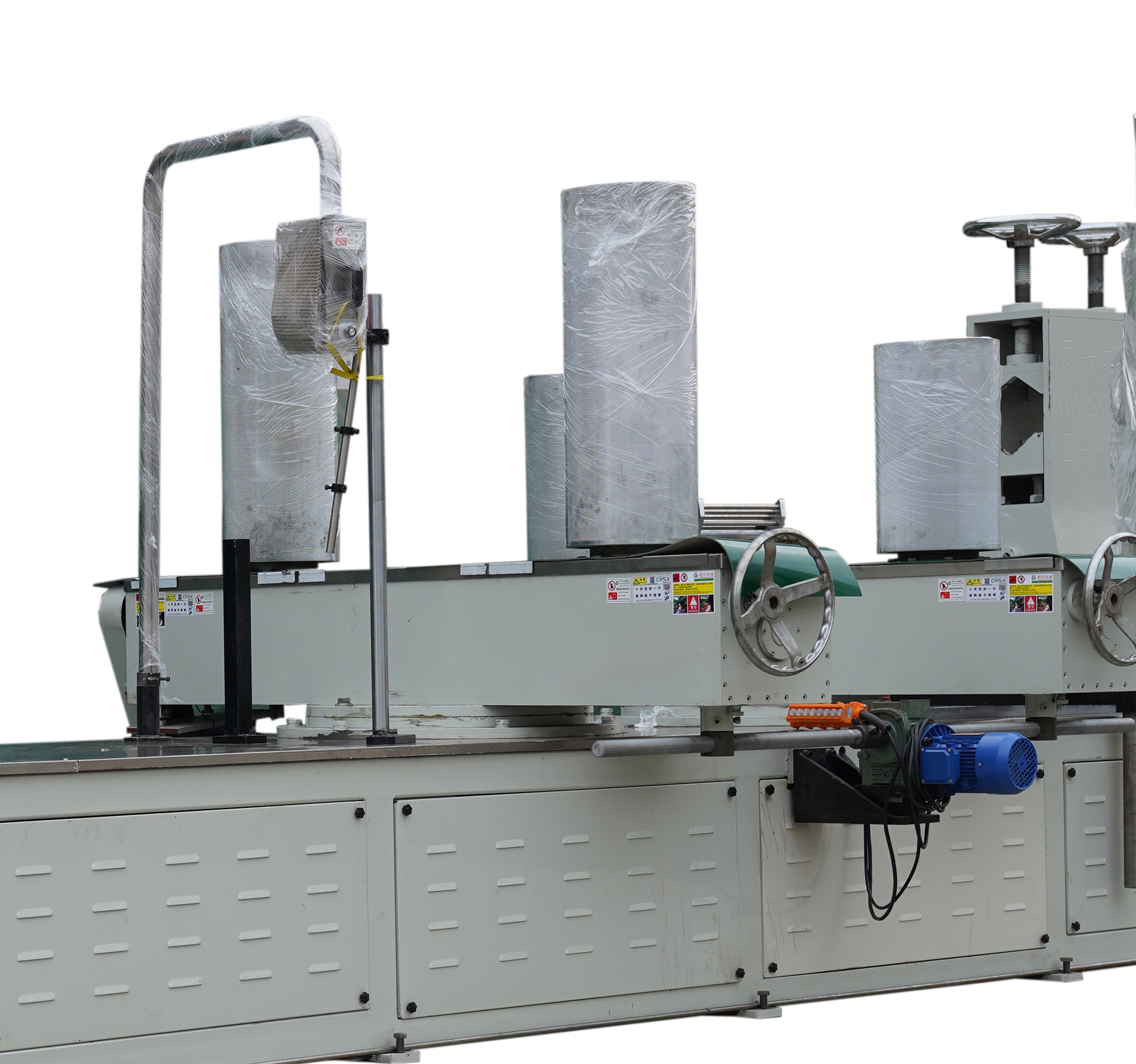

四頭機型 |
功能描述：
1、模具采用雙定位卡夾固定 ,更換方便。卷管皮帶輪機頭有兩機頭和四機頭可選
2、皮帶主軸箱自動擺角度(4機頭）.主機自動擺角度均可采用電機控制,擺動角度只需按擺角度開關即可，省了傳統方式更換模具時要移動膠水架和上紙架的麻煩。
3、傳動部份超靜音設計，精密的傳動結構，高效率、低故障。
4、主電采用變頻無極調速，切刀采用伺服同步跟蹤精切。
5、采用PLC控制系統，觸摸屏操作界面，人機界面易學，易操作。故障自動診斷并預警反饋在觸摸屏上。
6、根據產量需要，可以設定多批次批量生產，生產完成后自動停機。
主要技術參數:
|
最大紙管生產速度 米/分鐘 |
3-6米 |
|
最大紙管直徑mm |
Φ600mm |
|
最小紙管直徑mm |
Φ100mm |
|
紙張層數 /層 |
35-50層 |
|
紙管最大厚度 |
10-30mm |
|
切刀方式 |
電鋸片或是單液壓圓刀 |
|
皮帶輪機頭 |
2或是4個 |
|
皮帶輪擺角度 |
有 |
|
主機擺角度 |
有 |
|
膠水架層數 |
35-50層 |
|
上膠方式 |
雙面上膠 |
|
操作人數 |
3--4人 |
|
調速控制 |
變頻器 |
|
輸入電壓 |
380V （3P） |
|
主機功率 |
55KW |
|
變頻器 |
三菱 |
|
PLC控制器 |
三菱 |
|
觸摸屏 |
三菱 |
|
伺服電機 |
三菱 |
